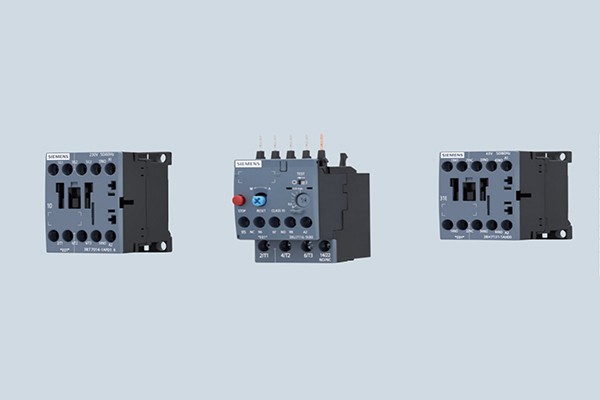

3RT7 接触器 S00 至 S3 规格，最大至 45kw

标准

IEC 60947-1

IEC 60947-4-1

IEC 60947-5-1 ( 辅助触点）

3RT7 接触器经过气候测试，适合于任何气候条件。

设备应用的环境与标准的工业环境（EN 60721-3-3 所规定）

不同时，需要考虑环境对产品可靠性和使用寿命的影响，并

采取相应的防护措施。如有必要请联系西门子技术支持。

加装辅助触点

S00 规格接触器本体集成 1 个辅助触点（1NO 或 1NC）。

S0 规格接触器本体集成 2 个辅助触点（1NO+1NC）或不带辅助

触点。

S2，S3 规格接触器本体不带辅助触点。

所有规格接触器均可继续加装可拆卸的辅助触点块。

S00 规格最多可以实现 5 个辅助触点；

S0/S2 规格最多可以实现 4 个辅助触点；

S3 规格最多可以实现 8 个辅助触点；

对于所有规格，常闭触点数目不可超过 4 个。

电机参考功率

样本中提到的电机功率是参考电机轴输出功率（依据铭牌）。

额定控制电压

所有的接触器都有交流 AC 操作的型号。

浪涌抑制

3RT7 接触器全系列可以提供阻容吸收（RC）浪涌抑制器，用于

抑制线圈浪涌。"

"3RU7 热过载继电器

应用

3RU7116/3RU7126/3U7136/3RU7146 热过载继电器可用于三相

和单相交流或直流电动机的保护。

如使用 3RU7116/3RU7126/3U7136/3RU7146 热过载继电器保护

单相交流或直流负载，需将三极串联使用。

脱扣等级

3RU7 热过载继电器用于 CLASS 10 正常起动条件。有关脱扣等级

的详细定义，参见 1/2 页。

环境温度

3RU7 热过载继电器在 -20 ºC 至 +55 ºC 的温度范围内具有温度补

偿功能。对于为 +55 ºC 至 +70 ºC 的温度范围，上限值必须按下

表中给定的修正系数进行修正。"

"3RH7 中间继电器

概述

3RH7系列中间继电器，适用于50Hz 或 60Hz的交流控制系统，

用来控制各种电磁线圈及作为电信号的放大和传递。它的设

计符合 IEC 60947。

3RH7 中间继电器为螺钉端子接线方式，本体含有 4 个触点，

可使用交流操作。

3RH7 中间继电器动作机构灵活，手动检查方便，结构设计紧

凑，可防止外界杂物及灰尘落入继电器的活动部位。适用于

任何气候条件，并具有符合 EN50274 的“指触防护”功能。

继电器外形尺寸精小，安装方式可用螺钉紧固，也可以扣装

在 35mm 的标准导轨上，具有装卸迅速方便的优点。

浪涌抑制

阻容吸收（RC）可以插接在中间继电器前面板上，用于抑制操作

线圈时产生的浪涌。

辅助触点块

3RH7中间继电器可以通过加装辅助触点块最多扩展至 8 个触点，

其中常闭触点 NC 不能超过 4 个（包括本件和加装的触点）。"
